防爆サーマル式風速変換器 TA10/15Exdシリーズ
TA10センサを使用した防爆型センサ・変換器一体型
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
特長
- 風速計測域：0～200m/sの測定が可能
- 温度計測域：-10～+140℃の環境で測定可能
- 高精度、圧力と温度の影響を受けない、標準空気量のダイレクト測定
- 駆動部品を使用していないため、長寿命
- 計測可能な幅広い温度範囲と圧力範囲
- 0種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
主な仕様
| 風速計測範囲 | 0～200m/s （センサ仕様による） |
|---|---|
| 出力信号 | DC4～20mA |
| 計測精度 | 0.2～40m/s:±2％m.v. + 0.02m/s 40m/s以上：±2.5%m.v. (m.v.=計測値） |
| 使用環境 | 温度：-10～140℃ 最大圧力：16,000hPa 結露無き事 |
| 使用可能最大圧力 | 16,000 hPa |

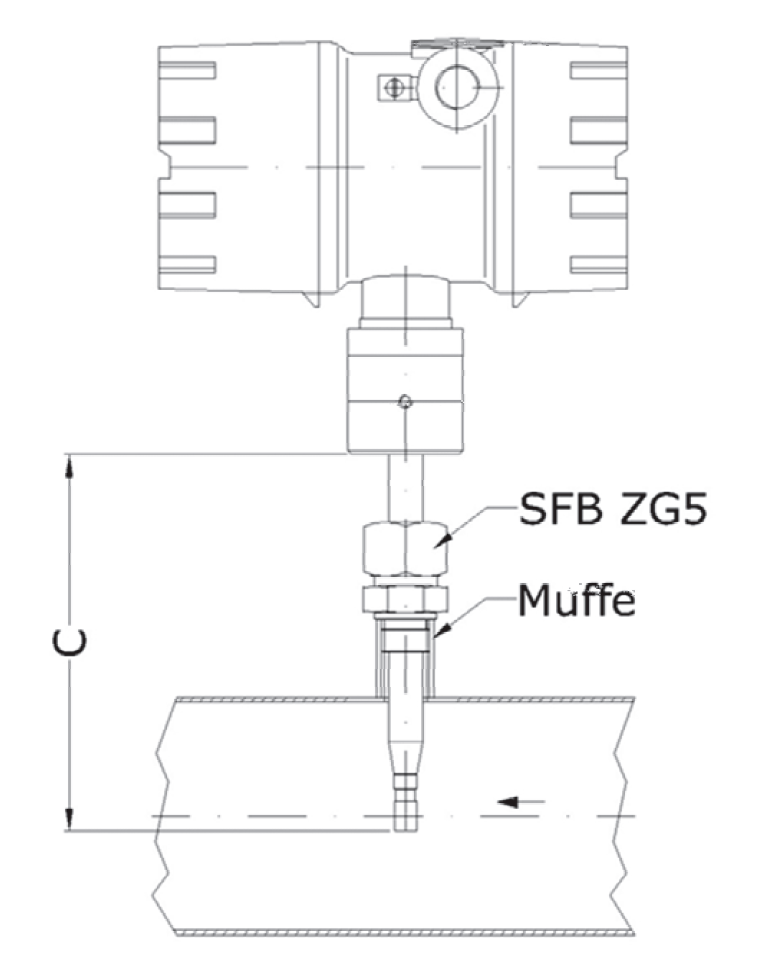

| 外形寸法 | プローブ部：φ10x 165, 265, 365, 665mm（センサ仕様による）筐体部：80x80x60 |
| 電源と消費電力 | 電源：DC24V 消費電力：5W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 IEC1000-4 ENS50081. EN6100 |
型式表示例
| TA10/15- | 165 | GE | 200m/s | 140/P16 | ZG1Ex-d |
|---|---|---|---|---|---|
| プローブ長 | 材質 | 風量計測範囲 | 使用環境 | 防爆型 | |
| 165：185㎜ 265：285㎜ 365：385㎜ 665：685㎜ |
ステンレス | 60m/s ：0～60m/s 150m/s：0～150m/s 200m/s：0～200m/s |
温度：-10～＋140℃ 圧力：200～16000hPa |
センサおよびオプション
TAセンサ
200m/sまで計測が可能なTAサーマル式センサ
FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ
VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
