ZS16,25,25/27,30センサ

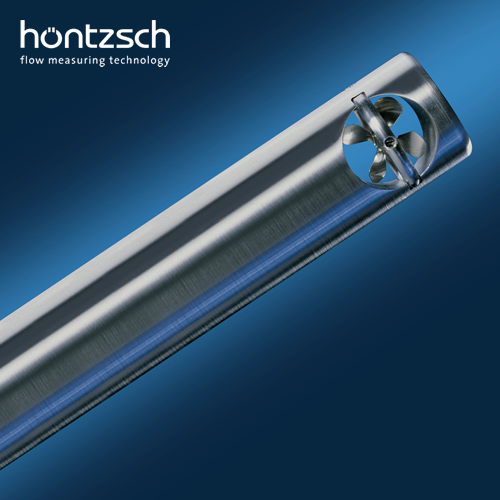

ベーン式風速センサ FAシリーズは「風速計測システムNT」
「防爆風速計測システムEX」「変換器UFA-LDG16」に接続して使用します。
特長
- -40～+500℃の環境で計測が可能
- 防爆エリアでの使用も可能
- オプションで順逆方向出力機能にも対応
主な仕様
| 風量計測範囲 | 0.3～120m/s（センサ仕様による） |
|---|---|
| 計測精度 |
±1.5％m.v. + 0.5%F.S.（m.v.=計測値 F.S.=計測最大値） |
| 使用温度範囲 | -40～＋500℃ |
| 標準センサ外径 | ZS16シリーズ：φ16×170mm ZS25シリーズ：φ25×170mm ZS25/27シリーズ：φ25/27x170mm ZS30シリーズ：φ30×170mm |
| 風速センサ外径 | φ10x 185, 285, 385, 685mm （センサ仕様による） |
| 標準ケーブル長 | 125℃用センサ：標準ケーブル2m 高温用センサ：耐熱ケーブル2m標準ケーブル1.5m |
| EMC対応 | IEC1000-4, EN50081, EN6100 |
| 保護等級 | センサ：IP68 コネクタ：IP65 |
ZS16センサ型式表示例
| ZS16 | GFA-mc20 | mc20/ | 100/ | P3/ | 2m/ZG1 | -Ex |
|---|---|---|---|---|---|---|
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | ケーブル長 | 防爆仕様 | |
| GFA：アルミ GFE：ステンレス GE：ステンレス |
mc20:20m/s mc40:40m/s mc80:80m/s mc120:120m/s |
100/:-20～＋100℃ 260/:-40～+260℃ 370/:-40～+370℃ |
P3:3000hPa P6:6000hPa |
2m: 2m 4m: 4m 6m: 6m |
オプション |
ZS25センサ型式表示例 アルミ製
| ZS25 | GA | mn20/ | 140/ | P6ZG1 | -Ex |
|---|---|---|---|---|---|
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GA：アルミ | mn20:0.3～20m/s mn40:0.4～40m/s mn120:1.2～120m/s |
140/:-20～＋125℃ | P6:6000hPa | オプション |
ZS25センサ型式表示例 ステンレス製
| ZS25 | GE | mn20/ | 140/ | P10ZG1 | -Ex |
|---|---|---|---|---|---|
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GE：SUS316 | mn20:0.4～20m/s mn40:0.5～40m/s mn120:1.4～120m/s |
100/:-20～＋100℃ 260-2/:-40～+260℃ |
P10:10,000hPa | オプション |
ZS25/27センサ型式表示例 ステンレス製高温用
| ZS25/27 | GE | mn20/ | 370-2/ | P8ZG1 | -Ex |
|---|---|---|---|---|---|
| 材質 | 計測範囲 | 使用温度範囲(ケーブル長） | 最大使用圧力 | 防爆仕様 | |
| GE：SUS316 | mn20:0.4～20m/s mn40:0.5～40m/s mn120:1.4～120m/s |
370-2/:-40～＋370℃ 500-2/:-40～+500℃ |
P8:8,000hPa | オプション |
ZS25センサ型式表示例 チタン製
| ZS25 | GT | mn20/ | 100/ | P10ZG1 | -Ex |
|---|---|---|---|---|---|
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GT：チタン | mn20:0.3～20m/s mn40:0.4～40m/s mn120:1.2～120m/s |
100/:-20～＋100℃ | P10:10,000hPa | オプション |
ZS30センサ型式表示例 アルミ・ステンレス製
| ZS30 | GA | mn20/ | 100/ | P6ZG1 | -Ex |
|---|---|---|---|---|---|
| 材質 | 計測範囲 | 使用温度範囲 | 最大使用圧力 | 防爆仕様 | |
| GA：アルミ GE:ステンレス |
mn20:0.2～20m/s(アルミ） mn20:0.3～20m/s(ステンレス） |
100/:-20～＋100℃ 260/:-40～+260℃ |
P6:6,000hPa P10:10,000hPa |
オプション |
センサおよびオプション

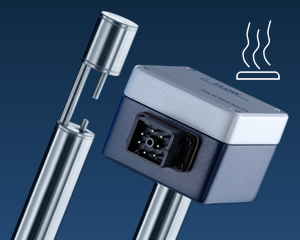

TAセンサ
200m/sまで計測が可能なTAサーマル式センサ

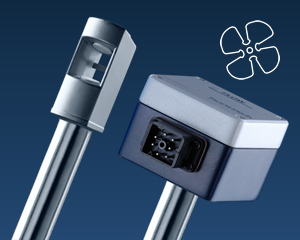

FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ

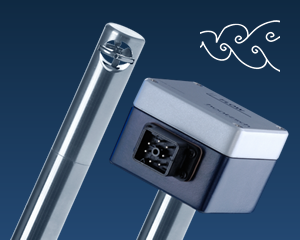

VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
