防爆ヴォルテックス式風速変換器 VA40Exdシリーズ
ヴォルテックス式VA40センサを使用した防爆型センサ・変換器一体型
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
特長
- 変換器UVAシステムは筐体に内蔵
- 風速計測域：0～80m/sの測定が可能
- 温度計測域：-40～+240℃の環境で測定可能
- ０種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
主な仕様
| 風速計測範囲 | ０～80m/s（センサ仕様による） |
|---|---|
| 出力信号 | DC４～20mA |
| 計測精度 | ±1％m.v. + 0.03m/s |
| 使用環境 | 温度：-40～240℃（センサ仕様による）最大圧力：3,000ｈPa |

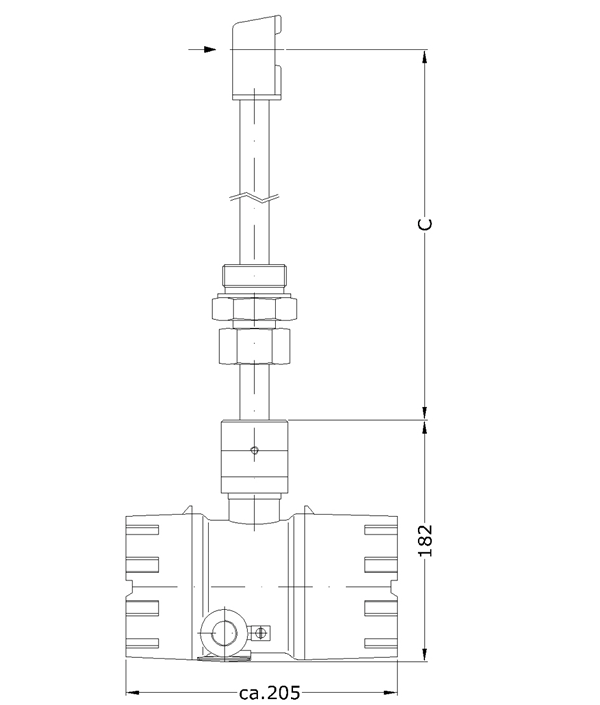

| 外形寸法 | センサ部：φ40(センサヘッド部）φ21.3（プローブ部）ｘ250, 500,750, 1000mm （センサ仕様による） 筐体部：φ110x205（L)ｘ182(H) |
| 電源と消費電力 | 電源：DC24V 消費電力：5W以下 |
| 保護等級とEMC対応 | センサ：IP68 IEC 529, EN60 529 |
型式表示例
| VA40- | GE | 250/ | 40m/s | 100 | VI | P3 | ZG8Ex-d |
|---|---|---|---|---|---|---|---|
| 材質 | プローブ長 | 風速計測範囲 | 使用温度 | ガスケット | 圧力 | 防爆型 | |
| GE:ステンレス | 250：250㎜ 500：500㎜ 750：750㎜ 1000：1000㎜ |
40m/s :０.5～40m/s 80m/s :1.0～80m/s |
100 : -20～100℃ 260 : -40～260℃ 370：-40～370℃ 500 : -40～500℃ |
VI:VITON SI:Silicon EP:EPDM KA:KALREZ |
圧力：3,000hPa |
センサおよびオプション
TAセンサ
200m/sまで計測が可能なTAサーマル式センサ
FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ
VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
