防爆ベーン式風速変換器 ZS25/２5Exdシリーズ
ベーン式ZS25センサを使用した防爆型センサ・変換器一体型
専用ソフト[UCOM]でセンサのスケーリング設定等が可能です。
特長
- 変換器UFAシステムは筐体に内蔵
- 風速計測域：0～120m/sの測定が可能
- 温度計測域：-40～+500℃の環境で測定可能
- 0種危険場所で使用可能
（ATEX対応：公益社団法人産業安全協会の検定は取得していません）
主な仕様
| 風速計測範囲 | 0～120m/s（センサ仕様による） |
|---|---|
| 出力信号 | DC4～20mA |
| 計測精度 | 0.2～40m/s:±2％m.v. + 0.02m/s 40m/s以上：±2.5%m.v. (m.v.=計測値） |
| 使用環境 | 温度：-40～500℃（センサ仕様による）最大圧力：10,000ｈPa |

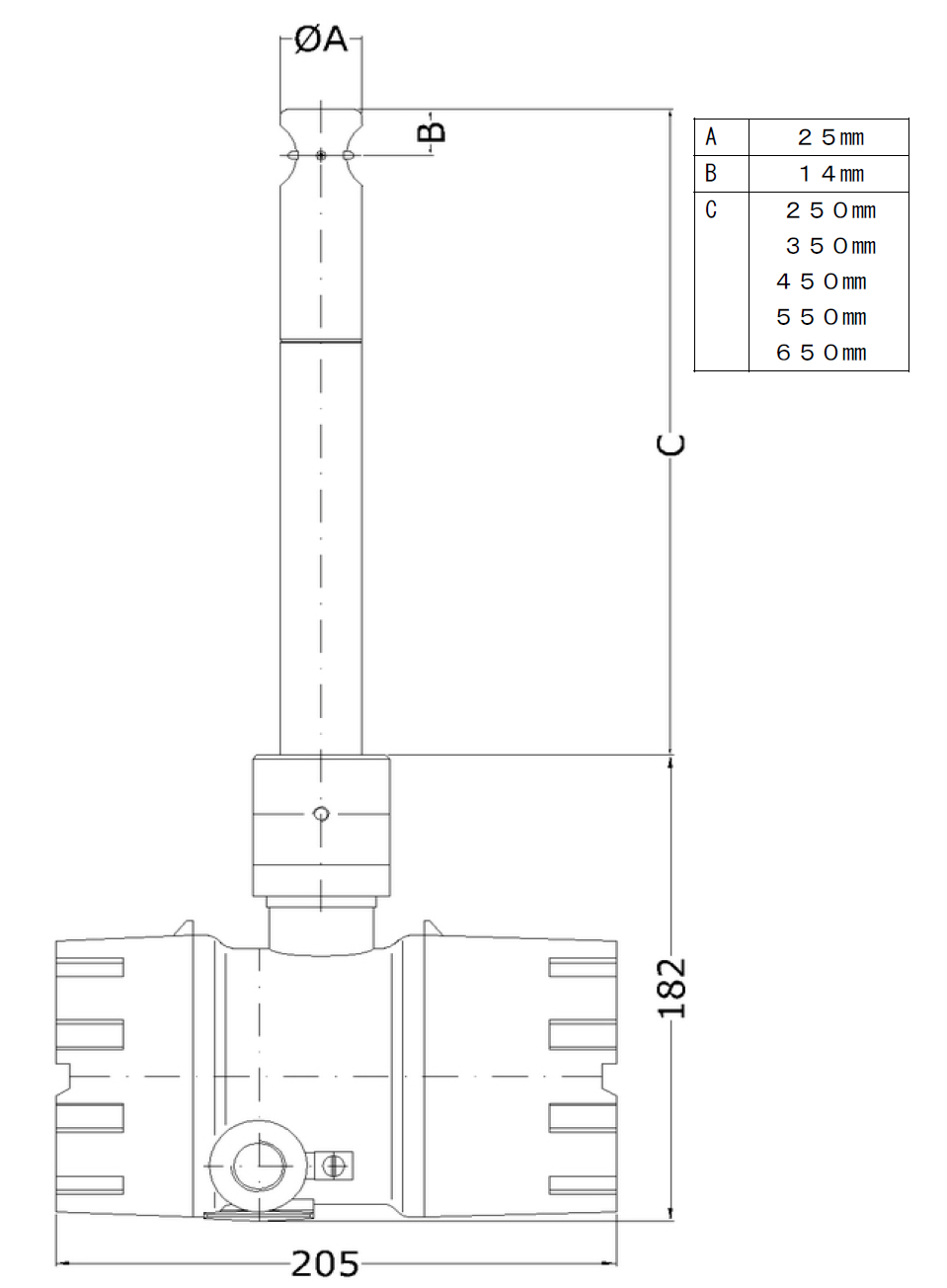

| 外形寸法 | プローブ部：φ25x 250, 350,450, 550, 650mm（センサ仕様による） 筐体部：φ110x205（L)ｘ182(H) |
| 電源と消費電力 | 電源：DC24V 消費電力：5W以下 |
| 保護等級とEMC対応 | センサ：IP68 IEC 529, EN60 529 |
型式表示例
| ZS25/25- | 250 | GFE | 100 | mn20 | P10 | Ex-dZG5 |
|---|---|---|---|---|---|---|
| プローブ長 | 材質 | 使用温度 | 風量計測範囲 | 使用環境 | 防爆型 | |
| 250：250㎜ 350：350㎜ 450：450㎜ 550：550㎜ 650：650㎜ |
ステンレス | 100 : -20～100℃ 260 : -40～260℃ 370：-40～370℃ 500 : -40～500℃ |
20m/s : 0.4～20m/s 40m/s :0.5～40m/s 80m/s : 1.0～80m/s 120m/s : 1.4～120m/s |
圧力：10,000hPa |
センサおよびオプション
TAセンサ
200m/sまで計測が可能なTAサーマル式センサ
FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ
VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
