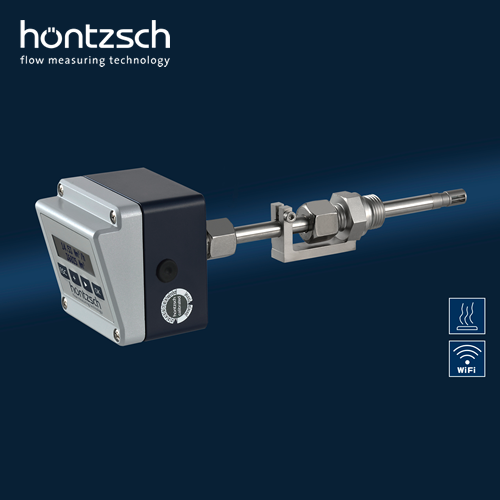

サーマル式風速変換器 U10-TA10シリーズ
TA10センサを使用したセンサ・変換器一体型
特長
- 風速計測域：0～200m/sの測定が可能
- 温度計測域：-10～+140℃の環境で測定可能
- 高精度、圧力と温度の影響を受けない、標準空気量のダイレクト測定
- 駆動部品を使用していないため、長寿命
- 計測可能な幅広い温度範囲と圧力範囲
主な仕様
| 計測範囲 | 風速：0～200m/s（センサ仕様による）温度：-10～＋140℃ |
|---|---|
| 出力信号 | DC４～20mA（風速：温度） |
| 計測精度 | 風速：0.2～40m/s:±2%m.v. + 0.02m/s 温度：±0・3℃ 40m/s以上：±2.5%m.v. (m.v.=計測値） |
| 使用環境 | 温度：-10～140℃ 最大圧力：16,000ｈPa 結露無き事 |
| 使用可能最大圧力 | 16,000 hPa |

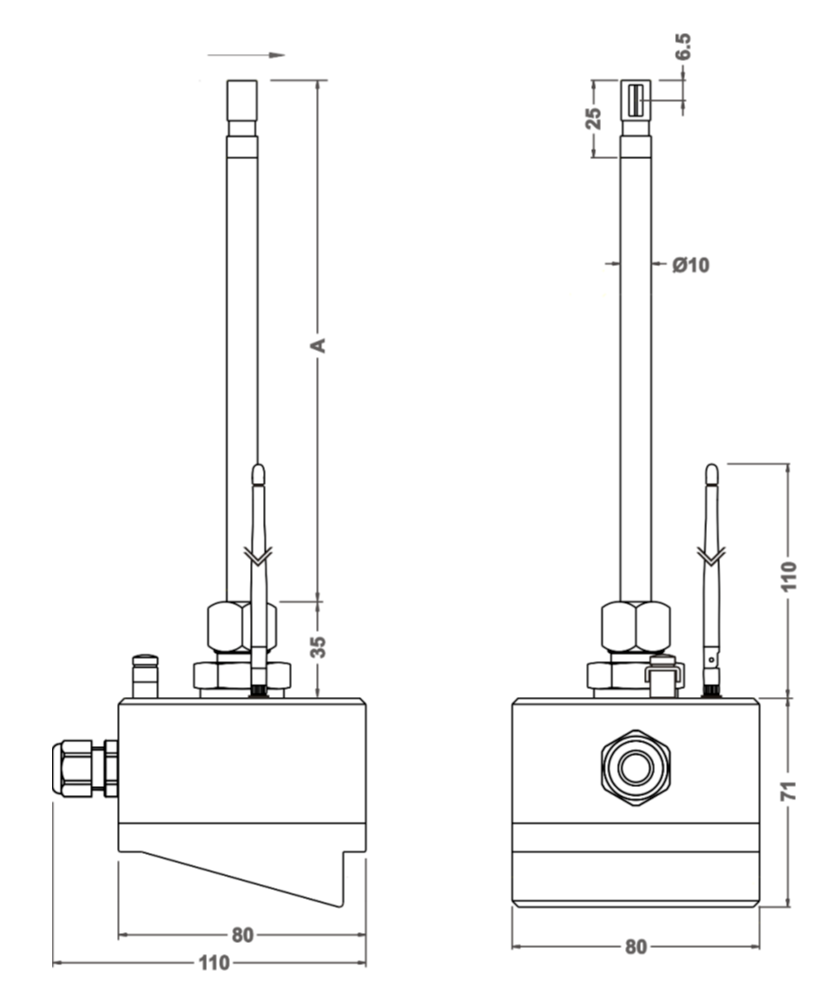

| 外形寸法 | プローブ部：φ10x 165, 265, 365, 665mm（センサ仕様による）筐体部：80x80x60 |
| 電源と消費電力 | 電源：DC24V 消費電力：5W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 IEC1000-4 ENS50081. EN6100 |
型式表示例
| U10-TA10- | 165 | GE | 200m/s | 140/ | P16ZG2d |
|---|---|---|---|---|---|
| プローブ長 | 材質 | 風量計測範囲 | 使用温度範囲 | 最大使用可能圧力 | |
| 165：185㎜ 265：285㎜ 365：385㎜ 665：685㎜ |
ステンレス | 60m/s ：0～60m/s 150m/s：0～150m/s 200m/s：0～200m/s |
-10～＋140℃ | 1.6Mpa |
センサおよびオプション
TAセンサ
200m/sまで計測が可能なTAサーマル式センサ
FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ
VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
