ベーン式風速変換器 UFA-ZS25/25シリーズ
ZS25センサを使用したセンサ・変換器一体型
特長
- 変換器UFAシステムは筐体に内蔵
- 風速計測域：0～120m/sの測定が可能
- 風向の順逆出力機能にも対応
- 温度計測域：-40～+500℃の環境で測定可能
主な仕様
| 風速計測範囲 | 0.4～120m/s （センサ仕様による） |
|---|---|
| 出力信号 | DC４～20mA |
| 計測精度 |
±1.5％m.v. + 0.5%F.S. (m.v.=計測値 F.S.=計測最大値） |
| 使用環境 | 温度：-40～500℃ (センサ仕様による） |
| 使用可能最大圧力 | 6,000 / 3,000 / 1,000ｈPa (センサ仕様による） |

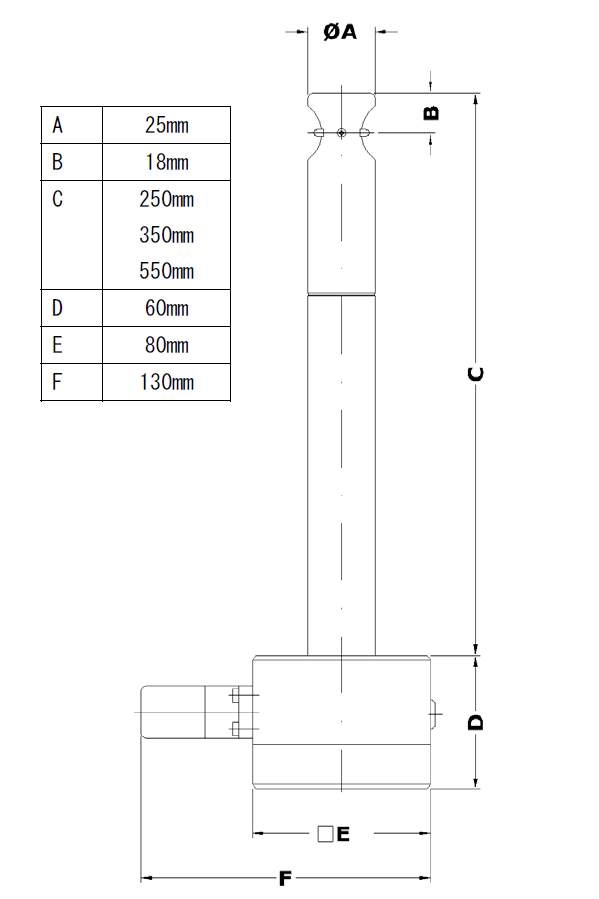

| 外形寸法 | プローブ部：φ25x 250, 350, 550mm（センサ仕様による）筐体部：W/H/L/80x80x60 |
| 電源と消費電力 | 電源：DC24V 消費電力：3W以下 |
| 保護等級とEMC対応 | センサ：IP65 コネクタ：IP65 EMC: EN61000-6-2 |
型式表示例
| UFA-ZS25/25 | 250 | 120m/s | GE | 500/ | P10ZG4 |
|---|---|---|---|---|---|
| プローブ長 | 風速計測範囲 | 材質 | 使用温度範囲 | 最大使用可能圧力 | |
| 250：250㎜ 350：350㎜ 550：550㎜ |
20m/s ：0.4～20m/s 40m/s ：0.5～40m/s 120m/s：1.4～120m/s |
GE:ステンレス | 100: -20～+100℃ 260: -40～+260℃ 370: -40～+370℃ 500: -40～+500℃ |
圧力：10,000hPa |
センサおよびオプション
TAセンサ
200m/sまで計測が可能なTAサーマル式センサ
FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ
VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
