ヴォルテックス式風速変換器 VA40/…ZG4シリーズ
腐食性・粉塵に耐性があるヴォルテックス式風速センサを使用した一体型風速変換器
流体の腐食性に考慮して、チタン・ハステロイ材質の作成も可能VA
特長
- 変換器UVA-LDG16を使用
- 風速計測域：0.5～80m/sの測定が可能
- 使用温度域：-20～100/180/240℃
- 耐腐食性チタン/ハステロイ材質の作成可能
主な仕様
| 風速計測範囲 | 0.5～80m/s（センサ仕様による） |
|---|---|
| 出力信号 | DC4～20mA |
| 計測精度 | ±1.0％m.v.＋0.03m/s (m.v.=計測値） |
| 使用環境 | 温度：-20～240℃ (センサ仕様による） |
| 使用可能最大圧力 | 3,000 hPa |

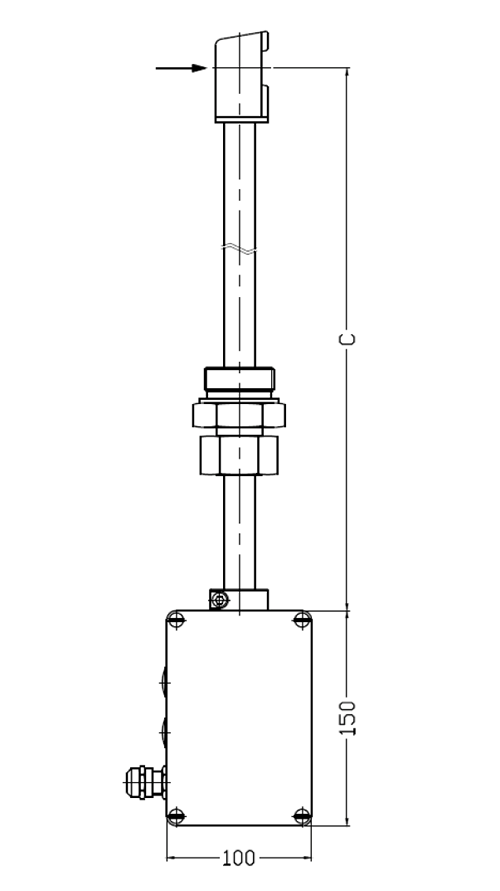

| 外形寸法 | センサ部：φ40(センサヘッド部）φ21.3（プローブ部）ｘ250, 500,750, 1000mm （センサ仕様による） 筐体部：100（H）ｘ150（W）ｘ80（D） |
| 電源と消費電力 | 電源：DC24V 消費電力：3W以下 |
| 保護等級とEMC対応 | センサ：IP68 コネクタ：IP65 EMC: EN61000-6-2 |
型式表示例
| VA40/21.3- | 500 | GE | 40m/s | 100/ | P3ZG4 |
|---|---|---|---|---|---|
| プローブ長 | 材質 | 風速計測範囲 | 使用温度範囲 | 最大使用可能圧力 | |
| 500：350㎜ 1000：550㎜ |
GE:ステンレス GT:チタン GH:ハステロイ |
40m/s：0.5～40m/s | 100: -20～+100℃ 180: -20～+180℃ 240: -20～+240℃ |
3,000hpa |
センサおよびオプション
TAセンサ
200m/sまで計測が可能なTAサーマル式センサ
FAセンサ
-40～＋500℃の計測範囲のFAベーン式センサ
VAセンサ
粉塵、腐食性ガスに耐性のあるVAヴォルテックス式センサ
オプション
キャリングケース、解析ソフト[HLOG II]等のオプション製品
